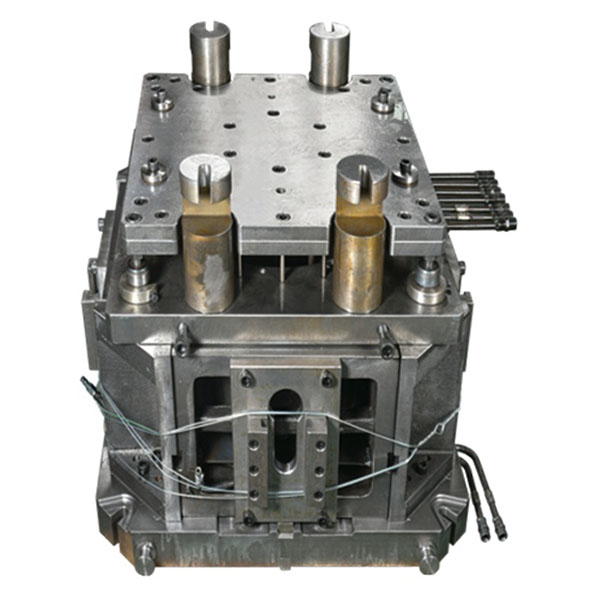

תבנית יציקה בלחץ נמוך לגלגל היא אמינה

תבניות יציקה בלחץ נמוך לגלגלי רכב מתוכננות ומיוצרות במיוחד לייצור יציקות לגלגלי רכב באמצעות תהליך יציקה בלחץ נמוך, המתאים לייצור בכמויות גדולות של גלגלי רכב למכוניות נוסעים, כלי רכב מסחריים וכלי רכב תעשייתיים.

נקודות מרכזיות במבנה ובעיצוב:

1. תכנון החלל: אופטימיזציה של משטחי הפרדה, חריצי אוורור ורדיוסים בהתאם לגיאומטריה של ציר הגלגל, כדי להבטיח מילוי אחיד של החלל וקלות ניקוי.
2. מערכת מובילים ושערים: תכנון מערכת שערים בלחץ נמוך עם מזיגה תחתונה או צדדית סבירה, כדי לשלוט בקצב העלייה של החומר המותך ובלחץ, ולהפחית את כמות האוויר הכלוא והסגירות הקרות.
3. מערכת קירור: סדרו תעלות קירור מחזוריות או צינורות קירור מוטבעים כדי לשלוט באופן אחיד בטמפרטורת התבנית, לקצר את מחזור ההתמצקות ולהפחית את הלחץ התרמי.
4. מרווחי עיבוד ומשטחי ייחוס: שמרו מרווחי עיבוד לעיבוד גמר עוקב של משטחי התאמה ועצבו משטחי ייחוס מהימנים כדי להבטיח דיוק הרכבה.
5. מנגנוני פליטה והוצאת תבנית: תכנן התקני פליטה חזקים ומנגנוני הזזה נחוצים כדי להבטיח הוצאת תבנית והסרת חלקים אמינות עבור חללים מורכבים.

תהליכי ייצור:

1. פעולות עיבוד שבבי מדויקות: השתמשו בכרסום CNC, חיתוך חוט EDM (כולל חיתוך חוט בהזנה איטית), חיתוך שקע EDM וטחינה מדויקת כדי להבטיח דיוק גבוה של חללים וליבות.
2. הרכבה וכיוונון: רכיבים שעברו טיפול בחום דורשים הרכבה מדויקת, בדיקת התאמה ותיקון מרווחים כדי להבטיח דיוק בסגירת התבנית ותנועה מסונכרנת.
3. הפחתת מתחים וטיפול בקשיחות: יישום נהלי הפחתת מתחים ועיצובים לחיזוק הקשיחות במבנה התבנית כדי למנוע עיוותים וכשלים מעייפות במהלך ייצור ארוך טווח.

ניסוי יציקה ואימות תהליך:

1. תהליך יציקה ניסיוני: ביצוע ניסויים במוצר הראשון כדי לאמת את התנהגות המילוי, יעילות הקירור ותנאי האוורור, תוך רישום פרמטרים מרכזיים כגון טמפרטורה, לחץ ועקומות עלייה.
2. ניתוח ותיקון פגמים: במקרה של פגמים (כגון נקבוביות, התכווצות, סגירות קרות או עיוות מקומי), יש לכוון את מערכות השער, הקירור או האוורור ולתקן את החלל במידת הצורך.
3. נעילת תהליך: לאחר יציקה ניסיונית, קבע קובץ פרמטרים יציב לתהליך כדי להקל על ייצור המוני חוזר ובקרת איכות.

תחומי יישום אופייניים של תבניות יציקה בלחץ נמוך לגלגלי רכב:

1. ייצור בכמויות גדולות של רכזות גלגלים למכוניות נוסעים ולרכבים מסחריים.
2. גלגלי רכב וחלקים מחברים לרכבים מיוחדים ולמכונות בנייה.
3. חלקי רכזת גלגל יצוקים הדורשים חוזק גבוה, צפיפות גבוהה ואיכות משטח טובה.
