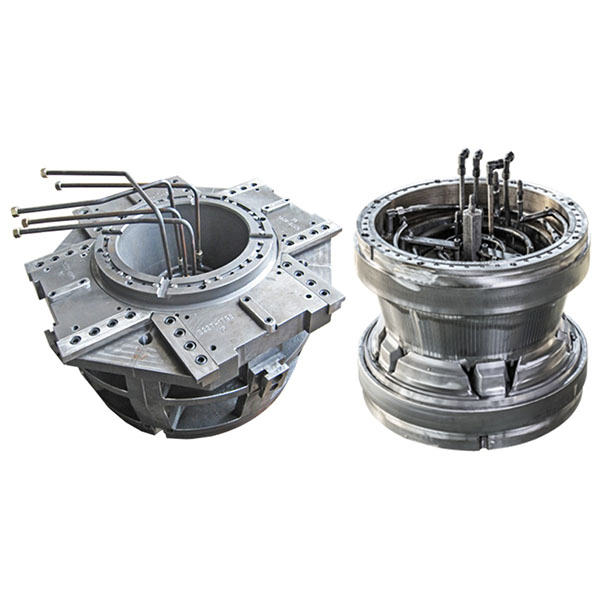

כלי יציקה בלחץ דיפרנציאלי לגלגל

תבניות יציקה בלחץ דיפרנציאלי של ציר הגלגל, בשילוב עם בקרת יציקה מדויקת ומערכות אוורור וואקום מתוכננות היטב, יכולות לייצר יציקות ציר גלגל בצפיפות גבוהה, במידות יציבות ובאיכות משטח מעולה. הן מתאימות לייצור בכמויות גדולות של צירים לגלגלים למכוניות נוסעים, כלי רכב מסחריים וכלי רכב לבנייה.

נקודות מפתח במבנה ובעיצוב:

1. חללים ומשטחי הפרדה: יש לייעל את מיקומי קווי ההפרדה ואת קווי המתאר של החללים בהתאם לגיאומטריה המורכבת של רכזת הגלגל, כדי להבטיח זרימה חלקה של החומר המותך וקלות ניקוי במהלך מילוי בלחץ דיפרנציאלי.
2. מובילים ובקרת יציקה: תכנן מערכות יציקה תחתונה או צדדית ייעודיות ליציקה בלחץ דיפרנציאלי, בשילוב עם שסתומים או התקני בקרת זרימה כדי לשלוט במדויק במהירות עליית המסת ובקצב המילוי, ובכך להפחית את הסיכון לנקבוביות ולסגירות קרות.
3. מערכת אוורור וואקום: ספק חריצי אוורור יעילים ויציאות לשאיבת ואקום במיקומים קריטיים, ושלב אותם עם ציוד ואקום מקוון כדי להפחית את כמות האוויר הכלוא ולשפר את צפיפות החלקים.
4. מערכת קירור: תכנן תעלות קירור מתאימות ומעגלי קירור מקומיים כדי להבטיח טמפרטורת תבנית אחידה, לקצר את זמן ההתמצקות ולהפחית את הפרשי הלחץ התרמי.
5. מרווחי עיבוד ונקודות ייחוס לאיתור: שמרו מרווחי עיבוד למשטחי התאמה מרכזיים ומשטחים מעובדים, ועצבו נקודות ייחוס ברורות להידוק וסיכות איתור כדי להבטיח דיוק בהרכבה ובעיבוד לאחר הייצור.
6. מנגנוני פליטה והוצאת תבנית: תכנן פינים, מחליקים או מנגנוני הפרדה אמינים המותאמים לגיאומטריית הרכזת כדי להבטיח הוצאת תבנית יציבה ללא פגיעה במשטח היציקה.

תהליכי ייצור:

1. עיבוד שבבי מדויק: השתמשו בעיבוד גס וגימור CNC, חיתוך חוט EDM (WEDM), חיתוך חוט בהזנה איטית, חיתוך EDM, עיצוב EDM מדויק ופעולות השחזה מדויקות כדי להבטיח דיוק גבוה ומצב משטח טוב של חללים וליבות.
2. הרכבה וטיפול בחום: רכיבי תבנית שעברו טיפול בחום חייבים להיות מורכבים על פי נהלים קפדניים, עם בדיקות התאמה ותיקוני מרווח כדי להבטיח דיוק סגירה ותנועה מסונכרנת.
3. עיבוד איטום וצינורות: יש לעבד משטחי איטום ואביזרים באיכות גבוהה עבור מערכות לחץ דיפרנציאלי וואקום, ולסדר קווי מים ואוויר עמידים בלחץ כדי לעמוד בדרישות הפעולה היציבה לטווח ארוך.
4. גימור משטח: ביצוע ליטוש או טיפול במרקם הנדרשים על משטחי החללים כדי לאזן בין ביצועי הוצאת התבנית לדרישות הסופיות של משטח היציקה.

יציקה ניסיונית ואימות תהליך:

1. אימות המוצר הראשון: ביצוע יציקה ניסיונית כדי לאמת את עקומות המילוי בלחץ דיפרנציאלי, יעילות הוואקום והאוורור, אחידות הקירור והתנהגות השחרור מהתבנית, תוך רישום פרמטרים מרכזיים כגון טמפרטורה, לחץ, מהירות עלייה ורמת ואקום.
2. ניתוח פגמים ואופטימיזציה: עבור פגמים שנצפו (כגון נקבוביות, התכווצות, סגירות קרות או עיוות מקומי), יש להתאים את עקומות המזיגה, פריסת האוורור או אסטרטגיית הקירור, ולשנות את החלל במידת הצורך כדי לחסל את הפגמים.
3. נעילת תהליך: לאחר יציקה ניסיונית מוצלחת, צור מסמך פרמטרים מלא של התהליך (עקומות יציקה, פרמטרים של ואקום, טמפרטורת התבנית, קצב זרימת הקירור וכו') כדי להקל על ייצור המוני חוזר ובקרת איכות.

תחומי יישום אופייניים של תבניות יציקה בלחץ דיפרנציאלי לגלגלי רכב:

1. ייצור בכמויות גדולות של רכזות גלגלים למכוניות נוסעים ולרכבים מסחריים
2. ייצור רכזות גלגלים וחלקים מחברים למכונות בנייה ולרכבים מיוחדים
3. חלקי רכזת גלגל יצוקים הדורשים צפיפות גבוהה, חוזק גבוה ואיכות משטח מעולה
