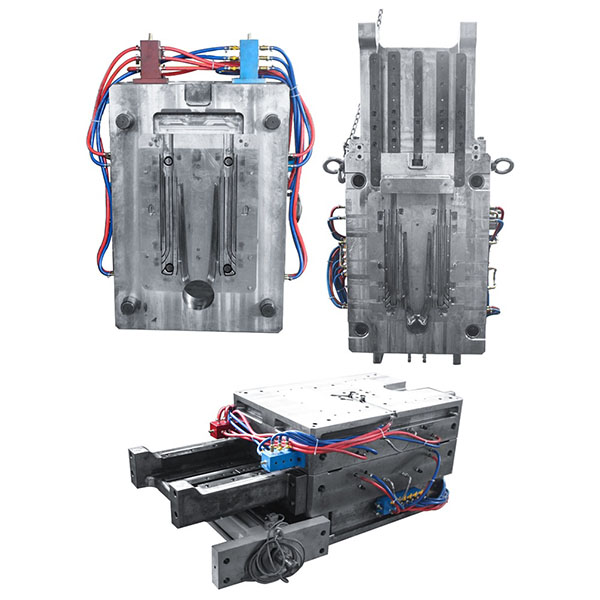

תבנית יציקת רדיאטור לקירור בעל ביצועים גבוהים

תבנית יציקת רדיאטור אחראית על הפונקציות הקריטיות של הזרקת מתכת מותכת, עיצוב, אוורור ובקרת קירור, המשפיעות ישירות על דיוק הסנפירים, זרימת התעלה, עקביות עובי הדופן ואיכות המשטח. אנו מספקים שירות פיתוח ואספקה של תבניות מקיף, החל מבדיקת התכנון, ניתוח זרימת התבנית, בחירת החומרים, ייצור התבנית, אימות הניסוי ועד תמיכה בייצור המוני.

חומרים ומפרטים עיקריים:

1. פלדות תבנית נפוצות: H13, NAK80, P20, S136 ופלדות אל-חלד בעלות חוזק גבוה, הנבחרות בהתאם לאורך חיי השירות ולסוג הסגסוגת.
2. סגסוגות ישימות: סגסוגות אלומיניום, סגסוגות אבץ או סגסוגות מגנזיום, הנקבעות בהתאם למבנה הרדיאטור ודרישות הביצועים.
3. מספר החללים ומידותיהם: תמיכה בעיצובים עם חלל אחד או מספר חללים; ניתן לייעל את מספר החללים ואת פריסתם בהתאם ליכולת הייצור ולמורכבות החלקים.
4. תכנון קירור: מעגלי קירור מובנים או חיצוניים, מקררים מסוג תוספת או עיצובים של לוחות קירור לשליטה על טמפרטורת החלל וקיצור זמני המחזור.

המלצות לעיצוב והנדסה:

1. ניתוח זרימת תבנית: השתמש בסימולציית זרימת תבנית CAE כדי להעריך מסלולי יציקה, סדר מילוי, מילוי סנפירים ומסלולי התמצקות כדי להפחית את הסיכון לנקבוביות ולסגירות קרות.
2. תכנון סנפירים ותעלות: אופטימיזציה של עובי הסנפירים, המרווח ביניהם ותעלות ההנחיה כדי להבטיח מילוי טוב של היציקה וביצועי פיזור חום טובים.
3. קווי הפרדה ואוורור: קבעו באופן סביר את מיקומי קווי ההפרדה ואופטימיזציה של עיצוב האוורור כדי להפחית את העיבוד המשני ולשפר את התפוקה.
4. מבנה מחוזק: תכנן צלעות, מכווני מיקום וליבות הניתנות להחלפה עבור סנפירים דקים או תעלות מורכבות כדי להקל על התחזוקה.

יציקה ניסיונית ואופטימיזציה של התהליך:

1. ניסוי בחלק הראשון: ייצור חלקים ראשוניים בניסוי יציקה, בדיקת מורפולוגיה של סנפירים, עקביות בעובי הדפנות, ביצועי מילוי וקירור, ותיעוד נתוני התהליך.
2. ניתוח ותיקון פגמים: התאם את מערכת השערים, האוורור ובקרת הטמפרטורה על סמך פגמים כגון הבזקים, סגירות קרות, נקבוביות, עיוותים או פגמים במשטח, ובצע תיקונים מקומיים.
3. אישור תהליך: קביעת מהירות הזרקה, לחץ החזקה, זמן התקשות, טמפרטורת התבנית ותנאי הוצאת התבנית; הפקת דוח ניסיון וכרטיס תהליך לשכפול בייצור המוני.

תעשיות ישימות ויישומים אופייניים לתבנית יציקת מתכת של רדיאטור:

1. תעשיית הרכב: רדיאטורים למערכות קירור לרכב, מודולי קירור אלקטרוניים ורכיבי מחליפי חום.
2. אלקטרוניקה ותקשורת: גופי קירור, מכלולי רדיאטורים ורכיבי תמיכה מבניים.
3. ציוד תעשייתי: רדיאטורים הידראוליים, מודולי קירור ויחידות חילופי חום בעלות יעילות גבוהה.
4. אנרגיה וחשמל חדשים: מודולי קירור סוללות ורדיאטורים לממירים, וכו'.

תבנית יציקת רדיאטורים משמשת לייצור בכמויות גדולות ובדיוק גבוה של רדיאטורים או רכיבי קירור, כגון רדיאטורים לרכב, מקררי נוזלים ומפזרי חום אלקטרוניים.
