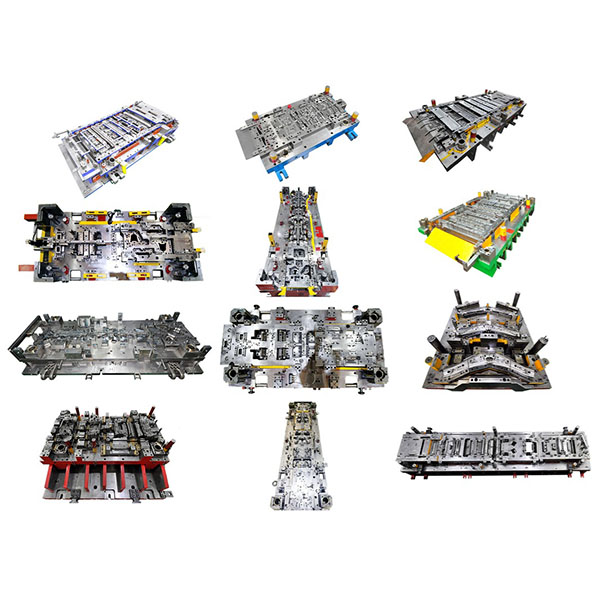

מתקן חיתוך מתקדם למארזי מתכת ואטבים

תהליך התבנית המתקדמת מתאים לייצור המוני רציף במהירות גבוהה ומסוגל לייצר ביעילות חלקים מורכבים ורב-פעמיים ממתכת דקה באמצעות סט תבניות יחיד וקו הזנה יחיד. תבניות מתקדמות משמשות בדרך כלל לייצור מארזים קטנים, חלקי מגע, קליפסים קפיציים, כיסויים מגנים אלקטרוניים וחלקים אחרים הדורשים קצב ייצור גבוה ומידות יציבות.

תכונות עיקריות של תבניות פרוגרסיביות:

1. מהירות גבוהה וקיבולת גבוהה: הזנת סליל רציפה ותפעול תחנות מקבילות מאפשרים זמני מחזור קצרים מאוד ותפוקה יציבה, המתאימים לייצור בנפח בינוני עד גדול.
2. רמת אינטגרציה גבוהה של התהליך: פעולות מרובות מבוצעות ברצף על הרצועה, מה שמפחית את הטיפול בין הפעולות ואת ההתערבות הידנית, משפר את התפוקה ומפחית את עלויות העבודה.
3. עקביות טובה והחלפה הדדית: תכנון מדויק של התבנית ומיקום אמין מבטיחים מידות וגיאומטריה עקביות של החלקים, מה שמקל על ההרכבה וההחלפה ההדדית בהמשך.
4. יתרונות עלות ברורים: עלות ייצור נמוכה ליחידה וניצול חומרים גבוה; הפחתה לאורך זמן על פני מחזורי תבניות ארוכים מפחיתה עוד יותר את עלות הייצור ליחידה בייצור המוני.
5. מבנה קומפקטי: בהשוואה למתקנים להעברה, מתקנים פרוגרסיביים הם בדרך כלל קומפקטיים יותר ותופסים פחות שטח רצפה, מתאימים למכונות דפוס במהירות גבוהה ולקווי ייצור אוטומטיים.

חלקים ישימים ותרחישי יישום למתקנים פרוגרסיביים:

1. חלקי רכב: מחברים, תופסנים, קליפסים, מגני רכיבים אלקטרוניים וכו'.
2. אלקטרוניקה ומכשירים חשמליים: רצועות מגע לסוללות, מחברי מסוף, מארזי חיישנים, מארזים קטנים וכו'.
3. מכשירי חשמל ביתיים ומוצרי צריכה: חלקים דקורטיביים, מחברים, רכיבי צירים לדלתות, תושבות לפאנלים וכו'.
4. חומרה וחלקים תעשייתיים: אוגנים קטנים, אטמים, לוחות חיבור וחלקים דקים אחרים המיוצרים בתחנות מרובות.
5. תרחישים מתאימים: סביבות ייצור רציפות הרגישות לזמן מחזור, עקביות ממדית ועלות.

המלצות לחומרים ולטיפול במשטחים:

1. חומרים נפוצים: פלדה קרה, פלדת אל-חלד, נחושת וסגסוגות נחושת, סגסוגות אלומיניום ומתכות דקיקות אחרות הניתנות לעיבוד בקור. איכות החומר ועוביו חייבים להתאים לעיצוב התבנית, ליחסי השרטוט ולתהליך החיתוך.
2. טיפולי משטח: ניתן לבצע טיפולים לאחר הייצור כגון ציפוי אלקטרוני, ציפוי כימי, צביעה, ציפוי אלקטרוסטטי ואנודייז (לאלומיניום); יש לבחור את הטיפול בהתאם לדרישות העמידות בפני קורוזיה, המוליכות והמראה.
3. התאמת העיצוב: הערך את יכולת העיצוב של החלק ואת תאימותו לתהליכים הבאים לפני בחירת החומרים וטיפולי השטח, כדי למנוע פגיעה באיכות החיתוך או בביצועי ההרכבה.

נקודות מרכזיות בתכנון וייצור תבניות:

1. פריסת תחנות וקינון רצועות: סדרו את התחנות כדי לייעל את ניצול החומר ואת רצף הפעולות, בקרו את יחסי המשיכה ואת גיאומטריית הרצועות כדי להפחית פגמים.
2. דיוק במיקום ובהנחיה: השתמשו במוטות הנחיה מדויקים, תותבים ותכונות מיקום כדי להבטיח מיקום מסונכרן ודיוק עיבוד בכל התחנות.
3. תכנון קצה חיתוך ומרווח: קבע מרווחי חיתוך מתאימים ורדיוס קצה חיתוך בהתאם לחומר ולעובי, כדי להאריך את חיי הכלי ולשפר את איכות החיתוך.
4. שימון וטיפול בפסולת: תכנן מערכות שימון יעילות ונתיבי פסולת/פליטה כדי למנוע הידבקות, שריטות ותקיעות של החומר, ולהבטיח פעולה רציפה.
5. ניסוי וכיוון: במהלך ניסוי התבנית, בצעו אימות של החלק הראשון וכיוון מחזור; כוונו את סדר התחנות, מנגנוני החיץ והסרת הרצועות לפי הצורך כדי לייצב את התפוקה.

בקרת תהליכים ואבטחת איכות:

1. אימות המוצר הראשון: לאחר הניסיון, בצעו בדיקה מימדית, חיצונית ותפקודית של המוצרים הראשונים כדי לאשר את פרמטרי התבנית והתהליך.
2. ניטור מקוון: יש ליישם ניטור פרמטרי חיתוך, ספירה אוטומטית ובדיקת דגימה של מידות קריטיות כדי לאתר חריגות מיד ולהפחית את שיעורי הפגמים.
3. תחזוקה: בדוק באופן קבוע את בלאי קצה החיתוך, התאמת ההנחיה ומצב השימון; החלף חומרים מתכלים בהתאם לתוכנית ורשום את אורך חיי השימוש בתבנית.
4. עקיבות: הקם רשומות אצווה ובדיקה כדי להקל על איתור בעיות ושיפור מתמשך.
