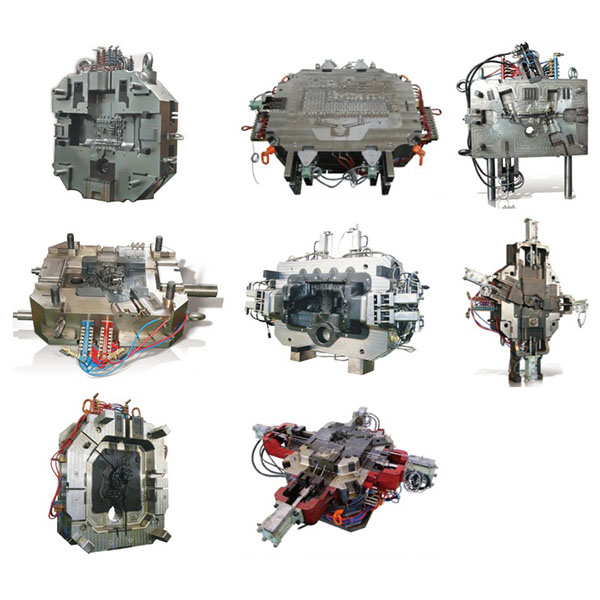

תבנית יציקה מדויקת עבור תיבת הילוכים כבדה

תבנית יציקה מדויקת, על ידי אופטימיזציה של מערכת השערים, מעגלי הקירור ותהליכי עיבוד החללים, יכולה להשיג יציקות עם סבילות מימדית הדוקה, חזרתיות גבוהה, גימור משטח טוב ותכונות מכניות יציבות. היא מתאימה לייצור רכיבים קריטיים בתחומי הרכב, האלקטרוניקה, מכשירי החשמל הביתיים והציוד התעשייתי.

חומרי תבנית וטיפולי משטח לתבניות יציקה מדויקות:

1. חומרי תבנית נפוצים: נבחרים פלדות תבנית עמידות בחום גבוה ובעלות עמידות גבוהה לעייפות תרמית, ומבוצעים טיפולים תרמיים ממוקדים (כגון מרווה וחישול) בהתאם לסגסוגת היציקה וקצב הייצור, כדי לשפר את העמידות ואת העמידות לעייפות תרמית.
2. חיזוק משטח: טיפולים כגון ניטריד, ציפוי כרום קשיח, ציפוי PVD או תהליכים אחרים למשטח מוחלים על משטחי החללים כדי להפחית הידבקות, לשפר את עמידות השחיקה ולהאריך את חיי התבנית.
3. איטום והגנה מפני קורוזיה: טיפולי הגנה מפני קורוזיה והתאמות מדויקות מוחלים על תעלות קירור, משטחי איטום ואביזרים כדי להבטיח פעולה יציבה לטווח ארוך של מערכות הזרקה, קירור, לחץ דיפרנציאלי וואקום.

נקודות מפתח במבנה ובעיצוב:

1. תכנון חללים ומשטחי הפרדה: יש לייעל את מיקומי משטחי ההפרדה, חריצי האוורור והפינות בהתאם לגיאומטריית החלק ודרישות ההרכבה, כדי לאזן בין מילוי, אוורור ופעולות עיבוד שבירות.
2. מערכת שסתומים ומסלולים: תכנון שסתומים, מסלולים ואמצעי בקרה על סגירה קרה מתאימים כדי לייעל את קצב המזיגה ומהירות הזרימה, ולהפחית את הסיכון לנקבוביות, סגירות קרות וריכוז מאמצים.
3. פריסת מערכת הקירור: סדר תעלות קירור אחידות או מעגלי קירור מקומיים כדי להבטיח טמפרטורת חלל ניתנת לשליטה, לקצר את זמן ההתמצקות ולהפחית עיוות תרמי וסטייה מממדית.
4. תכנית אוורור וואקום: תכנן חריצי אוורור יעילים או ממשקי ואקום במיקומים מרכזיים, והשתמש בציוד מיצוי ואקום או אוורור מקוון כדי להפחית את כמות האוויר הכלוא ולשפר את צפיפות היציקה.
5. מנגנוני פליטה ופירוק תבנית: תכנן מערכות פליטה, מחליקים או מנגנוני פירוק חזקים המותאמים למבנה החלק כדי להבטיח פירוק תבנית חלק ללא פגיעה בדיוק פני השטח.
6. מרווחי עיבוד ומאפייני מיקום: שמרו מרווחי עיבוד סבירים לעיבוד מדויק עוקב של משטחי התאמה קריטיים, ועצבו מאפייני מיקום ברורים ומבני הידוק כדי להבטיח את התפוקה הסופית של החלק.

יציקה ניסיונית ואימות תהליך:

1. ניסוי מוצר ראשון: בצעו ניסויים במוצר הראשון כדי לאמת את עקומות היציקה והקירור, את יעילות האוורור והוואקום, את התנהגות השחרור מהתבנית, ורשמו פרמטרים מרכזיים כגון טמפרטורה, לחץ, מהירות מילוי וקצב זרימת הקירור.
2. ניתוח פגמים ואופטימיזציה: עבור פגמים שנצפו בדוגמאות (כגון נקבוביות, התכווצות, סגירות קרות או עיוותים), יש להתאים את פרמטרי תהליך היציקה, פריסת האוורור או אסטרטגיית הקירור, ולשנות את החלל לפי הצורך כדי לחסל את הפגמים.
3. נעילת תהליך: לאחר ניסוי יציקה מוצלח, צרו מסמך פרמטרים מלא של התהליך (עקומות יציקה, טמפרטורת תבנית, קצב זרימת קירור, פרמטרים של ואקום וכו') כדי להקל על ייצור המוני יציב ובקרת איכות בהמשך.

תחומי יישום אופייניים של תבניות יציקה מדויקות:

1. רכיבי הנעה והילוכים לרכב (כגון מארזים, תושבות וכו').
2. חלקים מבניים ומפזרי חום עבור ציוד אלקטרוני ותקשורת.
3. מארזים למכשירי חשמל ביתיים וחלקים מבניים לציוד תעשייתי.
4. חלקים פונקציונליים הדורשים דיוק גבוה, מידות יציבות ואיכות משטח מעולה.
