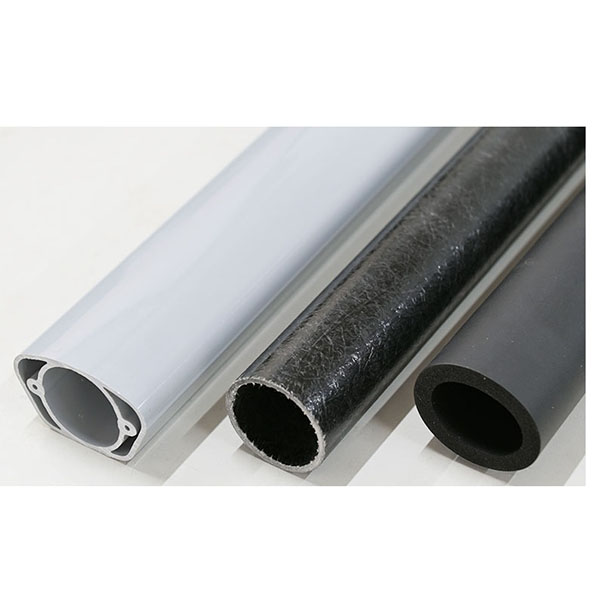

צינורות פלסטיק המיוצרים באמצעות שחול והזרקה

פרופילים של צינורות רציפים ואחידים נוצרים בתהליך החיתוך, ובמידת הצורך משולב תהליך הזרקה ליצירת מכסים, אביזרים או מבנים מיוחדים. גישה זו יכולה לענות בו-זמנית על דרישות החוזק, דיוק המידות, גימור המשטח והחיבורים הפונקציונליים, והיא נמצאת בשימוש נרחב בתחומים כגון הולכת נוזלים וגזים, קטטרים רפואיים, צינורות לחיווט אלקטרוני, צנרת תעשייתית וצינורות לצרכנים.

עקרונות התהליך וזרימת העבודה:

1. עיצוב בהחדרה: גרגרי פלסטיק/תערובת אב-טיפוס מותכים ומוחדררים, מעוצבים באמצעות תבנית ומקוררים להתמצקות, ליצירת צינורות רציפים. תהליך ההחדרה שולט בקוטר ובעובי הדופן באמצעות עיצוב התבנית ומהירות הגרירה/המתיחה.
2. הזרקה: עבור מוצרים הדורשים אביזרים משולבים, מכסים קצה או מבנים מיוחדים, לאחר חיתוך הצינור או מיקומו בקו הייצור, מבנים נוספים מותכים ומחוברים לצינור באמצעות הזרקה, או תהליכים משניים כגון הידוק/היתוך בחום משמשים להשלמת ההרכבה.
3. ייצור משולב: שחול והזרקה יכולים להיות מקושרים באופן מקוון או לא מקוון; שילוב מקוון מצמצם את השלבים הביניים, מגביר את האוטומציה ומבטיח דיוק בהרכבה.

שיקולים בעיצוב:

1. יחס בין הקוטר לעובי הדופן: יש לתכנן עובי דופן מתאים על סמך דרישות לחץ הנוזל והגמישות, תוך התחשבות בסטיות הנגרמות כתוצאה מהתכווצות וקירור לא אחיד.
2. מפרקים ומבנים משולבים: תכונות קצה יצוקות בהזרקה צריכות לקחת בחשבון עיצובים של הדבקה ו/או נעילה מכנית עם הצינור כדי להבטיח איטום ועמידות למתיחה.
3. תכנון תבניות וחוליות: יש לבצע אופטימיזציה משותפת של תבניות החוליות, מקטעי הקירור ותבניות ההזרקה כדי להפחית עיוותים, התקלפות בין השכבות וקווי ריתוך.
4. סבילות ונקודות בדיקה: הגדירו מידות קריטיות וסבילות מותרות, ושמרו נקודות בדיקה כדי להקל על בדיקת ייצור המוני בקו הייצור.

תחומי יישום של צינורות פלסטיק המיוצרים בהזרקה ובחוליות:

1. מכשירים רפואיים: צינורות עירוי, נרתיקי קטטר וצינורות חיבור למכשירים רפואיים (חייבים לעמוד בדרישות הרלוונטיות לתאימות ביולוגית וייצור נקי).
2. רכב ותחבורה: צינורות דלק, צינורות קירור, צינורות ואקום ושרוולי הגנה על צמות חוטים.
3. תעשייה וכימיה: צינורות אוויר דחוס, צינורות להעברת נוזלים, צינורות פנאומטיים והעברת חומרים כימיים.
4. צרכנות ובית: צינורות גינה, צינורות אספקת מים למכשירים וצינורות אוויר.
