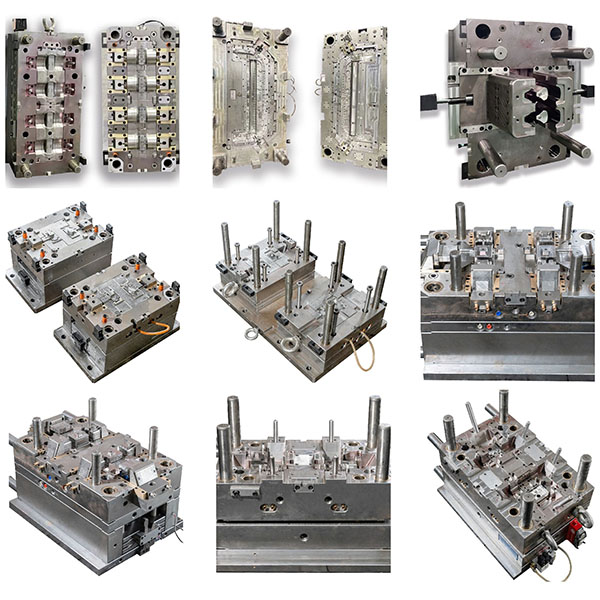

תבנית הזרקת פלסטיק לייצור חלקים עמידים בכמויות גדולות

תבניות הזרקת פלסטיק מתאימות למגוון רחב של תעשיות, כולל מוצרי צריכה, חלקי רכב, מארזי אלקטרוניקה, מכשירים רפואיים, מכשירי חשמל ביתיים ורכיבים תעשייתיים.

סוגי תבניות:

1. תבניות עם חלל אחד או מספר חללים: בחרו בתבנית עם חלק אחד או מספר חלקים לכל מחזור, בהתאם להיקף הייצור.
2. תבניות עם תעלה חמה ותבניות עם תעלה קרה: תבניות עם תעלה חמה עוזרות להפחית את בזבוז החומר ולשפר את היעילות; תבניות עם תעלה קרה משמשות כאשר יש רגישות לעלויות או דרישות חומר ספציפיות.
3. תבניות אנכיות ואופקיות: נבחרות בהתאם לתצורת מכונת הזרקה ולשיטת הוצאת החלקים.
4. תבניות עם תוספת פינים, תבניות הזזה ותבניות עם ליבה צדדית נשלפת: משמשות ליצירת חלקים עם חורים צדדיים מורכבים, הברגות פנימיות או קווי הפרדה מרובים.
5. תבניות עם תוספות: תומכות ביציקה אינטגרלית עם תוספות מתכת או חומרים אחרים.

תהליכי תכנון וייצור של תבניות הזרקת פלסטיק:

1. תכנון מבני: כולל מערכת שסתומים, תכנון אוורור, מעגלי קירור, מנגנון פליטה, עמודי הנחיה ותותבים, ומערכות מיקום כדי להבטיח הזרקה יציבה ופירוק אמין.
2. אופטימיזציה של מערכת השערים: אופטימיזציה של מיקומי השערים, חתכי הרוחב של המסלולים ופריסת המסלולים החמים על בסיס ניתוח זרימה (CAE) כדי להפחית עיוותים וסימני שקעים.
3. תכנון מערכת קירור: קירור אחיד משפר את יציבות הממדים ומקצר את זמן המחזור; תומך בעיצובים של קירור קונפורמי.
4. אוורור ופינוי: הגדרת פתחי אוורור נכונים למניעת סימני שריפה ונקבוביות גז; מערכת הפליטה מבטיחה הסרה חלקה של החלקים ללא עיוות.
5. תהליכי עיבוד: עיבוד CNC מדויק, EDM, חיתוך חוט, השחזה, הרכבה והתאמה ניסיונית.

דיוק וביצועים:

1. יציבות ממדית: הבטחת יציבות ממדית לטווח ארוך בייצור באמצעות תכנון מראש של הלחץ בתבנית, בקרת טמפרטורה ובחירת חומרי התבנית.
2. איכות פני השטח: ליטוש וטיפולי מרקם יכולים להשיג גימור מראה, גימור מט או מרקמים מותאמים אישית.
3. קיבולת ואורך חיים: אורך החיים הסטנדרטי של התבנית יכול להגיע למאות אלפי עד מיליוני מחזורי הזרקה; חומרים עמידים בפני שחיקה ותחזוקה שוטפת יכולים להאריך את אורך החיים.

טיפולי משטח ותהליכים לאחר הייצור:

1. משטחי חללי התבנית יכולים להיות חרוטים במרקמים שונים או בלוגואים של מותגים; חלקים יצוקים יכולים לעבור לאחר מכן צביעה, ציפוי אלקטרוני, הדפסת משי, הדפסת העברת חום וטיפולי משטח אחרים.
2. עבור חלקים הדורשים עיבוד משני, ניתן לתכנן תבניות כדי להקל על הרכבה מאוחרת או התקנת תוספות.

תחומי יישום:

חלקי רכב, מארזי אלקטרוניקה וחשמל, מכשירי חשמל ביתיים, מכשירים רפואיים, מוצרי אלקטרוניקה לצרכן, אריזות, צעצועים, רכיבים תעשייתיים וכמעט כל תעשייה הדורשת ייצור המוני של חלקי פלסטיק.
