תבנית חיתוך רב-תחומית

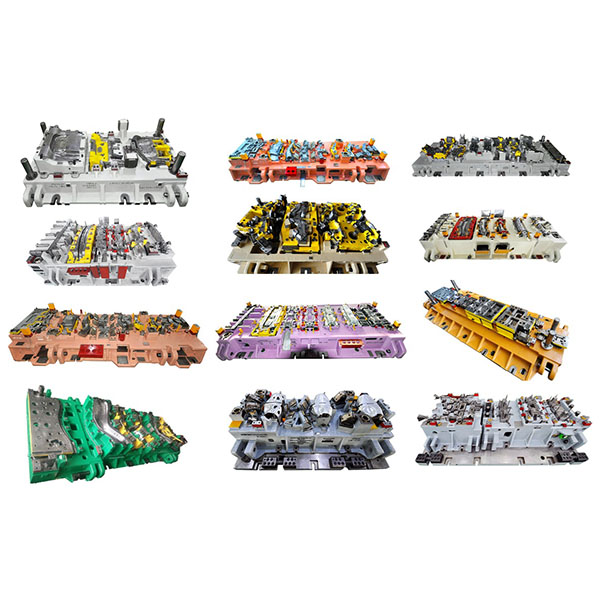

מתקן חיתוך רב-תחנות להעברת חלקים לייצור בכמויות גדולות

מתקן חיתוך רב-תחנות הוא מערכת מתקנים שבה מספר תחנות עיבוד עצמאיות מוקמות בתוך אותו מסגרת מתקן, והחלקים מועברים מתחנה אחת לשנייה בין מכות באמצעות מנגנוני העברה כדי לעבור תהליך עיצוב הדרגתי.

תיאור

תבנית חיתוך רב-תחנתית משלבת את הגמישות התהליכית של עיצוב בהעברה עם היכולת לעיבוד מקביל במספר תחנות, מה שהופך אותה מתאימה לייצור חלקי מתכת גדולים או בעובי בינוני, הדורשים מספר שלבי עיצוב מורכבים, היפוך/סיבוב או עיבוד רב-צדדי.

תכונות ויתרונות עיקריים של תבנית חיתוך רב-תחומית:

  1. גמישות תהליך: כל תחנה ניתנת להגדרה עצמאית לצורך פעולות עיצוב, ניקוב, כיפוף, היפוך/סיבוב או הרכבה, מה שמקל על ביצוע גיאומטריות מורכבות ועיבוד רב-צדדי.
  2. תפוקה משופרת: תחנות עצמאיות מאפשרות אופטימיזציה של תנאי העיצוב, הפחתת מתחים מרוכזים מעיוותים והגדלת שיעורי המעבר של החלקים המוגמרים.
  3. קיבולת ניתנת להרחבה: ניתן לאמץ עיצובים של חללים מקבילים או פריסות תחנות מקבילות בכל תחנה כדי לאזן בין קיבולת הייצור לדרישות התהליך.
  4. אוטומציה: בשילוב עם רובוטים או מנגנוני העברה, ניתן להשיג הזנה אוטומטית, אינדקס/העברה, פליטה וערימה, מה שמפחית את עלויות העבודה.
  5. מתאים לחלקים גדולים ולמשיכה עמוקה: בהשוואה למתקנים פרוגרסיביים, מתקני העברה מתאימים יותר לעיבוד יציב של חלקים שנמשכו לעומק, בגודל גדול או שנוצרו בכיוונים מרובים.

תרחישים ישימים לתבנית העברה רב-תחומית:

  1. חלקים מבניים לרכב, בתי תאורה, חלקי שלדה ומגני חום הדורשים מספר שלבי עיצוב מורכבים או משיכה עמוקה.
  2. חלקים הדורשים היפוך/סיבוב ביניים, הידוק מקומי או הרכבה/ריתוך בתוך התבנית.
  3. חלקים בעלי ממדים גדולים של חלק בודד או חלקים שהזנת רצועות בתבנית פרוגרסיבית אינה מעשית עבורם.

נקודות עיקריות בתכנון ושיקולים בתהליך:

  1. העברה ומיקום: מנגנוני העברה (מלקחיים, מוטות דחיפה, רובוטים או שולחנות סיבוביים) חייבים להבטיח דיוק מיקום גבוה כדי למנוע טעויות מצטברות. פינים לאיתור ומערכות הידוק חייבים להבטיח מיקום חוזר על עצמו בין התחנות.
  2. איזון כוחות: מבנה התבנית חייב להבטיח קשיחות, לפזר כוחות באופן סביר בין התחנות ולשלב מערכת פליטה אחידה כדי למנוע עיוות או חסימת חלקים.
  3. פריסת תחנות: יש לסדר את התחנות בהתאם לקושי התהליך ודרישות המרחב; יש להשתמש בלוחות חללים מודולריים או הניתנים להחלפה במידת הצורך, כדי להקל על התחזוקה וההגדרה מחדש.
  4. קצוות חיתוך ובקרת מרווח: עקביות קצוות החיתוך בין התחנות משפיעה ישירות על יציבות הממדים ואיכות הקצוות; נדרשת בקרה קפדנית על סבילות הייצור וההרכבה.
  5. הסרת שבבים ושימון: עבור גופי תבניות גדולים, יש לתכנן תעלות יעילות להסרת שבבים ואספקת שימון כדי להאריך את חיי קצוות החיתוך ולהבטיח יציבות בייצור.
