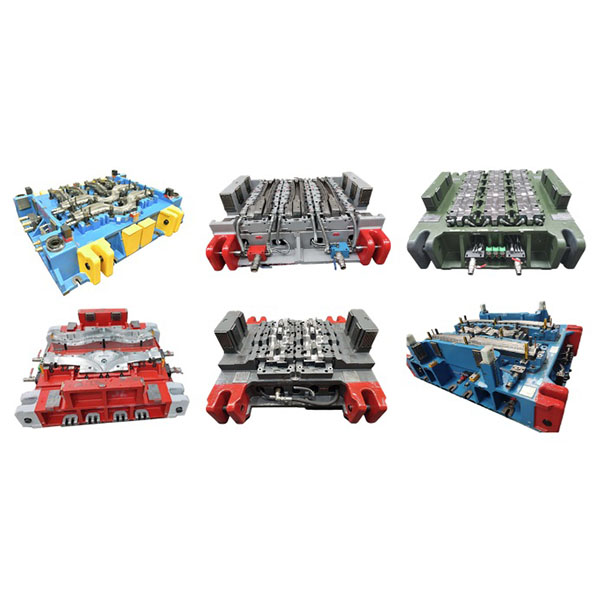

הנדסת תבניות חותמות חמות ושירותי כלי עבודה מותאמים אישית

תבניות חותמת חמה נמצאות בשימוש נרחב בייצור רכיבים מבניים לרכב, חלקי בטיחות ורכיבים אחרים הדורשים חוזק גבוה ותכונות משקל קל.

תכונות עיקריות של תבניות חיתוך בחום:

1. עיצוב וצינון בטמפרטורה גבוהה משולבים: התבנית והתהליך משלבים באופן הדוק חימום, עיצוב וצינון כדי להבטיח את דרישות החוזק והפלסטיות של החלק.
2. מידות מדויקות ועקביות: באמצעות חללים מדויקים ועיצוב ניהול תרמי מתאים, החלקים המוגמרים משיגים גיאומטריה יציבה, סבילות צורה ומיקום הדוקות, והחלפה טובה.
3. תכנון עמיד בטמפרטורות גבוהות ובלאי: בחרו בחומרים עמידים בחום ובלאי לתבניות והחילו תהליכי טיפול בחום וטיפול במשטח מתאימים כדי לשפר את אורך חיי התבנית.
4. עקיבות ויציבות התהליך: תמיכה ברישום פרמטרי התהליך ובניטור מקוון לייצור המוני, כדי להקל על עקיבות האיכות וניתוח החריגות.

חומרים וסוגי חלקים ישימים למתקני חיתוך חם:

1. חומרים נפוצים: פלדות לעיצוב בחום (כגון פלדות פחמן מרטנסיטיות), פלדות סגסוגת גבוהה מסוימות וסגסוגות אלומיניום המותאמות לתהליך; יש לבחור חומרים ספציפיים על סמך הערכות ביצועי העיצוב וההרפיה.
2. חלקים אופייניים: רכיבים נושאי עומס ורכיבים נגד התנגשות (עמודי B, ספים צדדיים, קורות רוחב וכו'), חלקים מבניים בעלי חוזק גבוה ורכיבי בטיחות הדורשים חוזק גבוה ונוקשות גבוהה.

נקודות מפתח בתכנון ובייצור:

1. ניהול תרמי ובקרת טמפרטורה: התבניות צריכות להיות מצוידות בעיצובים יעילים של תעלות קירור וחימום כדי להבטיח שדה טמפרטורה אחיד במהלך העיצוב ולאפשר קירור מהיר.
2. דיוק חלל ותכנון פיצוי: יש לקחת בחשבון את התפשטות החומר התרמית ואת הצטמקותו בעת הקירור; יש לתכנן פיצוי חלל מתאים ומודלים לחיזוי ממדים.
3. מנגנוני מיקום והידוק: מיקום והידוק אמינים מונעים החלקה, עיוות או קמטים של היריעה בעת חימום, ומבטיחים את איכות העיצוב.
4. טיפולי משטח וחומר: משטחי התבניות צריכים להיות מצופים בניטריד, ציפויים או אמצעים אחרים נגד שחיקה והידבקות, כדי להפחית את הידבקות החומר והשחיקה, תוך הקלת הניקוי והתחזוקה.

בקרת איכות ואימות ניסיון:

1. בדיקות ניסיון: במהלך הניסיון, יש לבדוק את המוצר הראשון מבחינת מידות, מיקרו-מבנה, קשיות, מראה ותפקודיות כדי לאמת את תהליך הייצור ועיצוב התבנית.
2. ניטור מקוון: מומלץ לנטר את טמפרטורת החימום, מהירות העיצוב, טמפרטורת התבנית ופרמטרי הקירור, ולתעד נתונים מרכזיים לצורך עקיבות.
3. אופטימיזציה של התהליך: בהתבסס על תוצאות הניסוי, יש להתאים את אסטרטגיות החימום, רצפי ההידוק ופרמטרי תעלות הקירור כדי לשפר את התפוקה ולהאריך את חיי התבנית.
