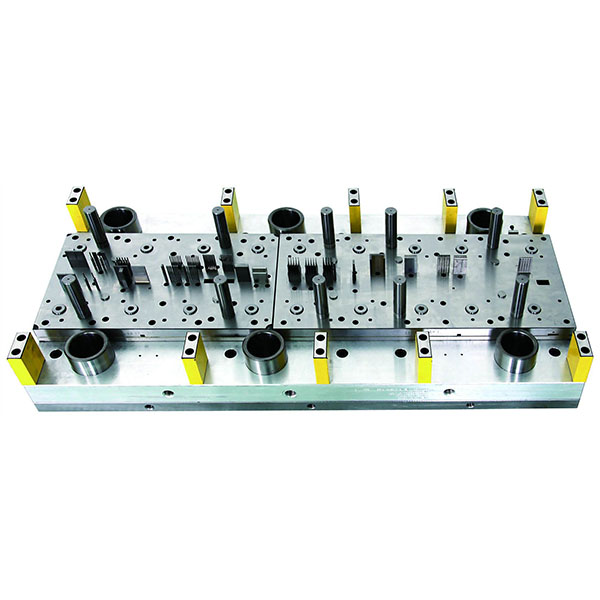

מתקן עיתונות במהירות גבוהה לייצור מדויק בנפח גדול

תבניות עיתונות במהירות גבוהה מותאמות מבחינת קשיחות מבנית, עמידות בפני שחיקה, שימון ועיצוב פינוי שבבים, כדי להבטיח דיוק מימדי, איכות משטח ואורך חיים ארוך בתנאי חיתוך במהירות גבוהה, והן משמשות בדרך כלל לייצור מארזים אלקטרוניים, לוחות מכשירים, חלקי רכב קטנים ורכיבים אחרים בנפח גבוה.

תכונות עיקריות של תבניות לעיתונות במהירות גבוהה:

1. ייצור במהירות גבוהה: התבנית תוכננה בשיתוף עם מערכות הזנה ומכונות דפוס כדי להתאים למחזורי דפוס במהירות גבוהה, ומספקת תפוקה גבוהה ליחידת זמן ומתאימה לקווי ייצור אוטומטיים.
2. דיוק ויציבות גבוהים: הנחיה מדויקת, התאמה ופיצוי קפיצי מבטיחים חזרתיות של מידות קריטיות כגון חיתוך, ניקוב וכיפוף.
3. עמידות בפני שחיקה ועמידות: רכיבים מרכזיים משתמשים בפלדות למתקנים עמידות בפני שחיקה עם טיפול בחום וטיפולי שטח (כגון ציפוי ניטריד או pvd) כדי להפחית שחיקה והידבקות, ולשפר את אורך חיי המתקן.
4. שימון ופינוי שבבים מיטביים: שיטות השימון והתעלות מותאמות לתנאי מהירות גבוהה; מבנה התבניות מקל גם על פינוי ופינוי שבבים כדי להפחית חסימות ועצירות בלתי צפויות.
5. תאימות לאוטומציה: תואם למתקנים רציפים/מתקדמים, מתקני העברה או שילוב עם מערכות הזנה וטיפול אוטומטיות כדי למזער התערבות ידנית.

סוגי תבניות ישימים לתבניות לחץ במהירות גבוהה:

1. תבנית פרוגרסיבית/רב-תחנתית: מתאימה לדרישות תפוקה וקצב מחזור גבוהים במיוחד, ומאפשרת לעצב את הרצועה ברצף על פני מספר תחנות.
2. תבנית העברה: מתאימה לעיבוד מורכב או לפעולות רב-צירית וניתן לשלב אותה עם ציוד הזנה ייעודי.
3. תבנית מורכבת: מבצעת פעולות מרובות במכה אחת, מתאימה למבנים פשוטים יותר של חלקים הדורשים יעילות גבוהה.
4. תבנית משיכה עמוקה: משמשת בקווי ייצור במהירות גבוהה הדורשים פעולות משיכה עמוקה מהירות ויציבות, לעתים קרובות בשילוב עם תהליכי בקרה הידראוליים או סרוו ייעודיים.

המלצות לחומרים וטיפול בחום:

1. פלדות תבנית נפוצות: skd11, h13, s45c וכו', עם בחירת חומר וטיפול בחום בהתאם לפונקציית החלק.
2. חיזוק משטח: ציפויי ניטריד, קרבו-ניטריד או pvd מומלצים עבור חותכים, חללים ורכיבי הנחיה קריטיים כדי לשפר את העמידות בפני הידבקות ובלאי.
3. יש לקחת בחשבון את תאימות השימון: טיפולי פני השטח צריכים להיות תואמים לחומרי השימון המשמשים בייצור, כדי למנוע התקלפות הציפוי או כשל בחומר השימון.

נקודות מפתח בתכנון ובקרת תהליכים:

1. מרווח וטיפול בקצוות: בתנאים של מהירות גבוהה, יש לשלוט במדויק במרווח החיתוך ובשיפועי הקצוות כדי להבטיח את איכות החתך ולהפחית את תנודות כוח החיתוך.
2. פיצוי קפיצי וקשיחות: תכנן פיצוי קפיצי בהתבסס על תכונות החומר ורדיוס הכיפוף כדי לשפר את הזווית ואת דיוק ההתאמה; ודא קשיחות מספקת של בלוקי התבנית והמדריכים כדי להפחית את הרטט.
3. כוח החזקת החומר ופיקוח על הרטט: תכנן כוח החזקת חומר ומנגנוני חיץ באופן סביר כדי למנוע גלים, קמטים או סדקים מקומיים במהירות גבוהה; השתמש במנגנוני שיכוך או ייצוב רטט במידת הצורך.
4. הסרת שבבים, פליטה וקירור: הסרת שבבים ופליטה יעילות הן קריטיות בקצבי מחזור גבוהים, ונדרשים אמצעי בקרת עליית טמפרטורה כדי לשמור על יציבות ממדית.
5. בטיחות וניטור: מומלץ לשלב ניטור כוח התבנית, בדיקה מקוונת או זיהוי שבר ברצועה כדי להבטיח יציבות הציוד והתהליך.
