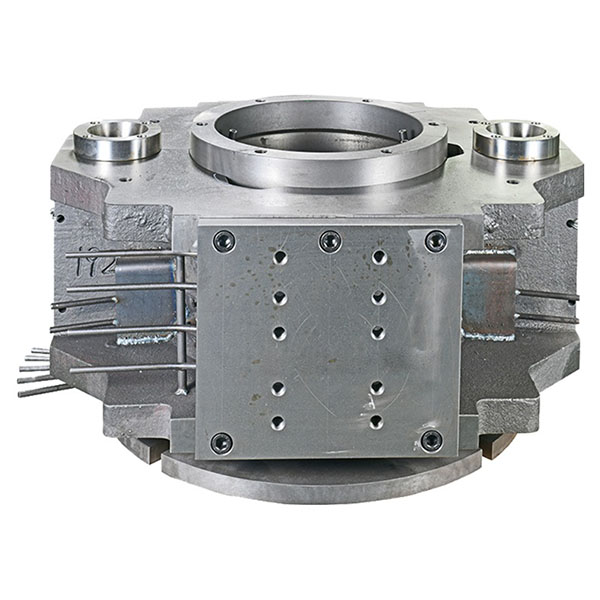

תבניות יציקה בכבידה עבור מכלולים מתכתיים מורכבים

תבניות יציקה בכוח הכבידה מתוכננות ומיוצרות במיוחד לתהליך יציקה בכוח הכבידה, ומתאימות לייצור קטן עד בינוני וייצור המוני של סגסוגות כגון אלומיניום, נחושת, מגנזיום ואבץ.

תכונות עיקריות של יציקת כוח הכבידה:

1. יציבות ממדית גבוהה: באמצעות תהליכי עיבוד מדויקים וטיפול בחום, התבניות שומרות על ממדי חלל יציבים ודיוק גיאומטרי במהלך יציקות חוזרות, מה שמקל על ייצור בר-שחזור.
2. הולכת חום ובקרת קירור מצוינות: חומר התבנית ועיצוב הקירור מאפשרים התמצקות אחידה, ומפחיתים את הסיכון להתכווצות חללים, שקעים ופגמים הקשורים למתח פנימי.
3. עמידות בפני שחיקה וקורוזיה: המשטחים מטופלים באמצעות ציפוי ניטריד, קרבורציה או ציפויים עמידים בפני שחיקה כדי להאריך את חיי התבנית ולהפחית את תדירות התחזוקה.
4. תחזוקה קלה בזכות העיצוב: מבני התבניות מתוכננים להחלפה קלה של חלקי בלאי (כגון ליבות, תותבים ומכלולי שסתומים), מה שמפחית את זמן ההשבתה ושולט בעלויות התפעול.
5. גמישות וניתנות לשינוי: תמיכה בשינויים קלים בחללים, התאמות ליבות ואופטימיזציה של מערכת/מוביל קר, המאפשרים איטרציה מהירה על סמך תוצאות ניסויי יציקה.

מבנה התבנית ובחירת החומרים:

1. חומרים נפוצים: פלדות תבנית בעלות חוזק גבוה, ברזל יצוק עמיד בחום או סגסוגות פלדה מיוחדות נבחרים בהתאם להיקף הייצור, סוג הסגסוגת ודרישות התהליך.
2. תכנון מבני: משטחי הפרדה סבירים, מערכות שסתומים ומרימים, תכנון תעלות אוורור ועודפים, בשילוב עם צלעות חיזוק לתבנית וסיכות מיקום, מבטיחים מילוי חלק וסגירה אמינה של התבנית.
3. מערכת קירור: פריסת מעגלי קירור מים או שמן מותאמת לצורת החלל ולצרכי ההתמצקות, ותומכת בקירור מהיר מקומי או בבקרת בידוד.

תהליכי ייצור תבניות:

1. עיבוד מדויק: נעשה שימוש בתהליכי כרסום CNC, חיתוך בחוט EDM, שחיקה בניצוץ (EDM) וטחינה מדויקת כדי להבטיח דיוק גבוה של חללי התבנית ומשטחי המיקום.
2. טיפול בחום וחישול: טיפול בחום מתאים מוחל כדי להקל על מתחים פנימיים ולהגביר את עמידות העייפות, מה שמבטיח יציבות ארוכת טווח של התבנית.
3. טיפולי משטח: בהתאם לתנאי ההפעלה, נבחרים תהליכי ניטריד, ציפוי כרום קשיח או חיזוק משטח קרמי/תרמי בהתזה כדי לשפר את העמידות בפני הידבקות, בלאי וקורוזיה.

תרחישי יישום אופייניים:

תבניות יציקה בכוח הכבידה נמצאות בשימוש נרחב לייצור סדרתי של חלקי רכב, גופי משאבות ושסתומים, גופי קירור לתאורה, תושבות מבניות, מארזי מכשירים ורכיבים מתכתיים בינוניים עד גדולים, והן מתאימות למוצרים עם דרישות גבוהות לעקביות ממדית ואיכות משטח.
