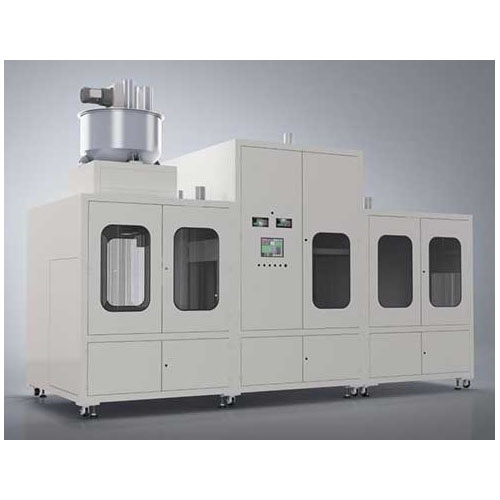

מארז מתכת מותאם אישית לציוד בדיקה

מארזי המתכת לציוד בדיקה משלבים בין חוזק, ניהול תרמי וקלות התקנה ותחזוקה. ניתן להתאים אותם אישית עם פתחים, משטחי הרכבה ותושבות פנימיות בהתאם לצורת הציוד של הלקוח ולדרישות הפונקציונליות שלו, והם נמצאים בשימוש נרחב בבדיקות אופטיות, בדיקות לא הרסניות, ספסלי בדיקה אלקטרוניים, ציוד מעבדה ומערכות בדיקה בייצור.

שיקולים עיצוביים ופונקציונליים עבור מארזי מתכת לציוד בדיקה:

1. פתחים ונקודות הרכבה מדויקים: שמרו על חיתוכים מדויקים, חורי ברגים ומיקומים של פינים בהתאם ל-PCB, חיישנים, ממשקים, תצוגות ומחברים של הציוד, כדי להבטיח הרכבה עקבית.
2. ניהול תרמי ואוורור: תכנן חורי אוורור, מיקומים למאווררים, תעלות הסעה טבעית או ממשקי קירור מים עבור התקני כוח ומודולים המייצרים חום; תמוך בהתקנת רפידות תרמיות ומקרמי חום במידת הצורך.
3. EMC והארקה: השתמשו בריתוכים רציפים, אטמי איטום וציפויים מוליכים, ושמרו מסופי הארקה ומחיצות מיגון כדי לעמוד בדרישות EMI/EMC.
4. הגנה ואיטום: תכנן חריצי איטום, אטמי גומי ותעלות ניקוז בהתאם לרמת סביבת ההפעלה (דירוג IP) כדי להבטיח עמידות בפני אבק, מים וזיהום.
5. תחזוקה ונגישות: השתמש בלוחות צד נשלפים, בלוחות לשחרור מהיר ובפריסות מודולריות כדי להקל על תחזוקה, איתור תקלות ושדרוגים באתר.
6. עמידות בפני רעידות וספיגת אנרגיה: תכנן תושבות לריסון רעידות, רפידות אלסטיות וצלעות קשיחות עבור ציוד בדיקה שצריך להזיז או להשתמש בו בסביבות רועדות כדי לשפר את האמינות ואת יציבות המדידה.

תהליכי ייצור וציוד:

1. חיתוך ויצירת חורים: חיתוך בלייזר, חיתוך פלזמה, ניקוב וטחינה CNC משמשים ליצירת חורים מדויקים ולחיתוך קווי מתאר.
2. כיפוף ועיצוב: מכבשי CNC (Press Brake) משמשים לכיפוף תיבות, עיצוב אוגנים וטיפול בקצוות התאמה.
3. ריתוך והרכבה: ריתוך נקודתי, ריתוך MIG, ריתוך TIG ושיטות חיבור כגון ברגים ומסמרות, בשילוב עם מתקנים ייעודיים, משיגים חוזק תיבה ודיוק מיקום.
4. טיפול במשטחים: התזת חול, פוספטיזציה, ציפוי אבקה, צביעה, אלקטרופורזה או אנודייז (לאלומיניום) משפרים את עמידות בפני תנאי מזג האוויר ואת אחידות המראה.
5. גימור: קידוח חורים, הברגת הברגות, עיצוב מחדש לאחר כיפוף וניקוי קצוות מבטיחים התאמה להרכבה ואיכות מראה.

תרחישי יישום:

ספסלי בדיקה אופטיים, ציוד לבדיקות לא הרסניות (NDT), מערכות מצלמות לבדיקה מקוונת, ארונות מכשירים וספסלי בדיקה אלקטרוניים, מתקני בדיקה אוטומטיים, ציוד מעבדה ותחומים קשורים.
