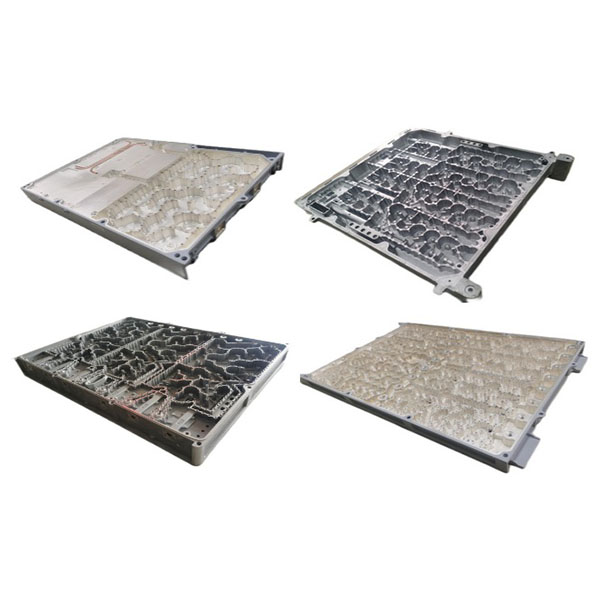

יציקות מסנני תקשורת לשימוש באב טיפוס RF

יציקות מסנני תקשורת מתאימות לפיתוח אב טיפוס, ייצור בסדרות קטנות ואספקה משולבת בשילוב עם עיבוד שבבי עוקב.

תכונות עיקריות:

1. בקרת חללים מדויקת: מסוגלת ליצור במדויק את צורות החללים הנדרשות למסננים ולמבנים הקואקסיאליים והרזונטורים, ובכך להבטיח ביצועים חשמליים עקביים.
2. מוליכות תרמית ופיזור חום מצוינים: בחירת החומרים ועיצוב עובי הדפנות מאפשרים לייעל את העברת החום ולתמוך ביציבות הטמפרטורה ביישומים בעלי הספק גבוה.
3. ממשקי הרכבה מכניים יציבים: אספקה ועיבוד של חורים למיקום, חורים עם הברגה וכו', כדי להקל על הרכבה וחיבורי מיגון עוקבים.
4. ידידותי למשטח ולעיבוד: ניתן לספק משטחים יצוקים המתאימים לציפוי, צביעה או עיבוד לפי הצורך, מה שמפחית את העיבוד במורד הזרם.
5. התאמה אישית: תמיכה בהתאמה אישית על בסיס שרטוטים או מודלים תלת-ממדיים של הלקוח, כולל אספקת תיבות ליבה, מנגנוני משיכת ליבה ועיצובים מקומיים לחיזוק צלעות.

חומרים ותהליכים:

אנו תומכים במגוון חומרים מתכתיים, כולל סגסוגות אלומיניום, סגסוגות נחושת, ברזל יצוק ופלדת אל-חלד, ובוחרים את החומר המתאים בהתאם לביצועים אלקטרומגנטיים, דרישות מוליכות תרמית וחוזק מכני. אנו משתמשים בתהליכי יציקה בחול, יציקה מדויקת או יציקה בלחץ נמוך, בשילוב עם טיפול בחום ופעולות להפחתת מתחים, כדי להבטיח מידות יציקה ותכונות חומר יציבות.

דיוק ואיכות פני השטח:

1. ניתן לשלוט בסבילות הממדיות בהתאם לדרישות השרטוט; חללים קריטיים ומשטחי התאמה יכולים להשיג דיוק גבוה יותר.
2. ניתן לייעל את חספוס פני השטח והמורפולוגיה באמצעות בחירת חול יציקה, טיפול בתבנית ותהליכי עיבוד שבבים עוקבים, כדי לעמוד בדרישות הציפוי והמגע החשמלי.

התאמה אישית ועיצוב לייצור מסנני תקשורת יצוקים:

אנו יכולים לשתף פעולה עם לקוחות בשלב התכנון כדי לייעל את מבני חללי המסנן, יציאות/כניסות, תעלות קירור ופריסת צלעות כדי לאזן בין ביצועים אלקטרומגנטיים, יכולת ייצור ועלות-תועלת. עבור מוצרים הדורשים הרכבה או כוונון חוזרים, אנו מספקים מבנים המאפשרים מיקום חוזר.

בקרת איכות ובדיקה:

בדיקת מוצר ראשון, אימות יציקה ניסיונית, מדידת מידות, בדיקה ויזואלית וניתוח מתכתי או כימי נדרש. בדיקות מסומנות מבוצעות על ממשקים מכניים ואלקטרומגנטיים קריטיים כדי להבטיח שהחלקים המסופקים עומדים בדרישות התכנון.

תרחישי יישום אופייניים:

יציקות מסנני תקשורת נמצאות בשימוש נרחב בתחנות בסיס תקשורת, מכ"ם, ציוד תקשורת לוויינית, מודולי קצה קדמי RF, ומארזי ציוד אלקטרוני ורכיבים מבניים אחרים הדורשים חללים מדויקים ומיגון אלקטרומגנטי טוב.
