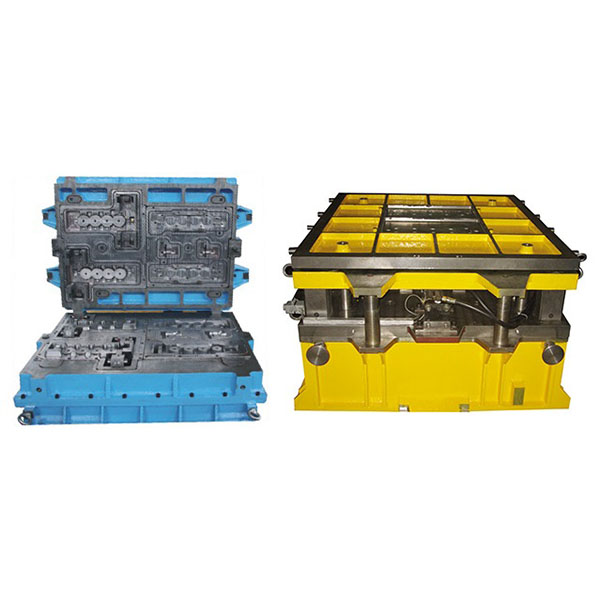

תבנית יציקה עם תיבת ליבה קרה ברמת דיוק גבוהה

תבנית יציקה זו משתמשת בתהליך cold-box: על ידי הזרקת חול מעורב מראש לתבנית וריפויו באמצעות גז או זרז, היא יכולה לייצר במהירות ליבות חול עם מידות יציבות, משטחים חלקים ודיוק גיאומטרי גבוה, העומדים בדרישות העקביות וההחלפה של ייצור המוני.

תכונות ויתרונות עיקריים:

1. דיוק גבוה: דיוק עיבוד התבנית ובקרת התהליך מבטיחים עקביות ממדית ודיוק התאמה של ליבות החול, ומפחיתים את הצורך בעבודות תיקון יציקה ועיבוד נוסף.
2. יעילות ייצור גבוהה: תהליך הקופסה הקרה מתקשה במהירות, מה שהופך אותו מתאים לייצור רציף של אצוות בינוניות עד גדולות, חוסך זמן מחזור ומפחית את עלויות היחידה.
3. מתאים למבנים מורכבים: תומך ביצירת ליבות חול בעלות דפנות דקות, חללים עמוקים, תעלות מורכבות וחללים מרובים, העונות על דרישות התכנון של חללים פנימיים ביציקות מורכבות.
4. איכות משטח טובה: ליבות החול המעוצבות בעלות משטחים חלקים, מה שתורם לאיכות המשטח הפנימי ולבקרת הממדים של היציקות ומפחית את עבודת הניקוי לאחר היציקה.
5. חוזרות גבוהה: מבנה תבנית יציב וחומרים בעלי אורך חיים ארוך מבטיחים עקביות של המוצר במהלך ייצור חוזר לטווח ארוך.
6. החלפה ותחזוקה קלות: העיצוב המודולרי מקל על החלפה ותיקון חלקיים, ומפחית את זמן ההשבתה.

חומרי תבנית ותהליך ייצור:

תבנית יציקה עם תיבת ליבה קרה משתמשת בדרך כלל בסגסוגות אלומיניום באיכות גבוהה, פלסטיק הנדסי או פלדה דלת פחמן לייצור חלל התבנית, עם בחירת חומרים בהתבסס על נפח הייצור ודרישות אורך החיים; אזורים קריטיים יכולים לעבור ניטרידציה או התקשות משטחית כדי לשפר את עמידות השחיקה. תהליכי הייצור כוללים תכנון תלת-ממדי ואימות CAE, עיבוד CNC (כרסום, קידוח, EDM וכו'), התאמת הרכבה וכיול ייצור ניסיוני. סבילות התבנית, מרווחי ההתאמה ותעלות האוורור חייבים להיות מתוכננים בדיוק רב כדי להבטיח את איכות היציקה.

יישומים אופייניים:

תבנית יציקה עם תיבת ליבה קרה נמצאת בשימוש נרחב בבלוקי מנוע לרכב, בתי תיבות הילוכים, גופי משאבות, גופי שסתומים, מעטפות טורבינות, רכיבים הידראוליים ויצירת חללים פנימיים של יציקות מורכבות למכונות בנייה גדולות וציוד כרייה הדורשים ליבות חול בעלות דיוק גבוה.
