עיבוד CNC של טבעות קרמיקה עבור חלקים בעלי ביצועים גבוהים

בעזרת מכונות כלים מיוחדות, כלי יהלום ותהליכים מתקדמים, אנו משיגים עיצוב מדויק, מקדמי חיכוך נמוכים ועמידות מצוינת בפני שחיקה וקורוזיה, המותאמים לקשיות ולשבירות הגבוהות של חומרים קרמיים. יכולות אלה הופכות את המוצרים שלנו לישימים באופן נרחב לטבעות מיסב, מושבי שסתומים, טבעות חיישנים, דיסקיות איטום ורכיבים טבעתיים שונים הפועלים בתנאים של טמפרטורה גבוהה, שחיקה גבוהה או קורוזיה.

ציוד וכלים:

1. מכונות וקשיחות: מצוידים במחרטות CNC קשיחות, מרכזי עיבוד CNC תלת-צירים וחמישה צירים, מכונות ליטוש גליליות פנימיות וחיצוניות, מכונות השחזה, מכונות מורכבות ליטוש-סיבוב מדויקות וציוד עיבוד מיקרו-מדויק ייעודי, כדי לעמוד בדרישות ההידוק, המיקום והדיוק החוזר עבור רכיבי טבעות קטנים, בעלי יחס קוטר-עובי גבוה ודקים.
2. כלים וחומרים מתכלים: באמצעות כלים פנימיים וחיצוניים מחודדים ביהלום, כרסומים קצה מחודדים ביהלום, גלגלי השחזה מחודדים ביהלום, כלים מצופים קשיחים במיוחד וחומרים מתכלים להשחזה עדינה, אנו מייעלים את גיאומטריית הכלים ואת פרמטרי החיתוך/השחזה עבור קרמיקה כדי להפחית את הסיכונים לשבבים, סדקים ונזקים תרמיים.
3. ציוד עזר: צירים בעלי דיוק גבוה, מתקנים מבוקרי טמפרטורה, מערכות קירור בלחץ גבוה במיוחד ומערכות סינון חלקיקים, מכשירים לדיכוי רעידות ומתקנים ייעודיים (מנדרילים, שרוולים, מכשירי מיקום אלסטיים) כדי להבטיח יציבות עיבוד ושלמות פני השטח.

שיטות העיבוד העיקריות לעיבוד CNC של טבעות קרמיקה:

1. חריטה מדויקת וקידוח פנימי/חיצוני: משמשים לקביעת נקודות ייחוס על חומר גלם, איתור קונצנטרי וגימור חלקי כדי להבטיח יישור של צירים פנימיים וחיצוניים ותאימות לנקודת הייחוס של הקצה.
2. שיוף פנימי וחיצוני והחלקת משטחים: שימוש בתהליכי שיוף יהלום והחלקת משטחים עדינה כדי להשיג סבילות רדיאלית קפדנית וחספוס משטח נמוך, העומדים בדרישות להתאמה לגלגול או להחלקה.
3. עיבוד בסיוע רטט קולי (USM) וליטוש עדין במיוחד: מפחית את כוחות החיתוך ומדכא התפשטות סדקים, מתאים במיוחד למבנים של טבעות קרמיקה דקיקות או שבירות מאוד.
4. EDM ומיקרו-עיבוד: לעיצוב וקיצוץ מקומיים של גיאומטריות מורכבות, חריצים פנימיים/חיצוניים, איתור חריצים או חורים קטנים מאוד.
5. ליטוש וליטוש מכני-כימי (CMP): לייצור גימורים ברמת מראה על משטחי מגע אטומים או משטחי התאמה מחליקים, כדי להפחית את החיכוך ולשפר את האטימות ואת אורך חיי השירות.

קירור, פינוי שבבים וקיבוע:

1. אסטרטגיות קירור: השתמש בקירור מבוקר ובחומרי סיכה מסוננים, בשילוב עם מתקנים מבוקרי טמפרטורה או זרימת קירור, כדי למנוע עלייה מקומית בטמפרטורה העלולה לגרום ללחץ תרמי ולסטייה מממדית.
2. פינוי שבבים וניקוי: אופטימיזציה של נתיבי הכלי ותעלות פינוי השבבים עבור חלקים טבעתיים, בשילוב עם ניקוי קולי ובלחץ גבוה, ניקוי באמצעות אוויר דחוס ותהליכי הסרת שבבים בוואקום, כדי למנוע התמקעות חלקיקים במשטחי ההרכבה או האיטום, העלולים לפגוע בביצועים.
3. פתרונות תפסנים: מנדרילים מותאמים אישית, תפסנים קונצנטריים, הידוק אלסטי ועיצובים עם תמיכה רב-נקודתית כדי להבטיח יציבות ולמנוע עיוות של חלקים דקים או טבעתיים דקים במהלך העיבוד.

חומרים הניתנים לעיבוד ויישומים אופייניים לעיבוד CNC של טבעות קרמיקה:

1. חומרים אופייניים: אלומינה (Al2O3), ניטריד סיליקון (Si3N4), קרביד סיליקון (SiC), ניטריד אלומיניום (AlN), חומרים מרוכבים קרמיים פונקציונליים וקרמיקה מצופה.

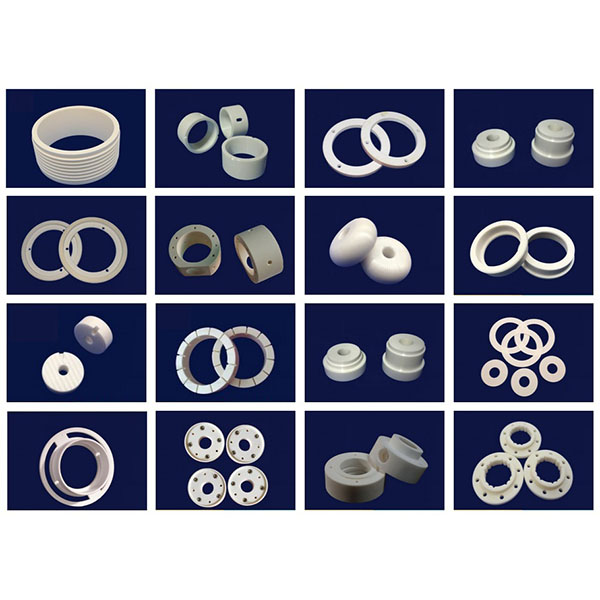

2. יישומים אופייניים: טבעות מיסב, טבעות מושב שסתום, טבעות איטום, טבעות מיקום, רכיבי טבעות לבקרת נוזלים ומדידה, טבעות הגנה על חיישנים, רכיבים טבעתיים עמידים בפני שחיקה וקורוזיה עבור ציוד מוליכים למחצה וכימי, וטבעות דיוק גבוה עבור מכשירים רפואיים ואנליטיים.

המלצות לתכנון ושיקולים בייצור:

1. עובי דופן ועיצוב חתך רוחב: הימנע מדפנות דקות מדי ויחסי קוטר פנימי/חיצוני מוגזמים; במידת הצורך, שמור אזורי הידוק/תמיכה או הוסף צלעות קשיחות טבעתיות בשלב התכנון כדי לשפר את יכולת הייצור ואת האמינות בשירות.
2. פינות מעוגלות ושיפועים: ספקו פינות מעוגלות או שיפועים מתאימים בפתחים פנימיים/חיצוניים, בקצוות ובקצוות המגע כדי להפחית ריכוזי מאמץ ולהקל על העיבוד וההרכבה.
3. מרווחים וטולרנסים: ציינו בבירור את מרווחי העיבוד והטולרנסים; משטחי איטום או התאמה קריטיים צריכים לשמור על מלאי הניתן להסרה לצורך גימור והתאמה סופיים.
4. עיבוד מודולרי: עבור טבעות בקוטר גדול מאוד או באורך רב במיוחד, יש לשקול עיבוד מקוטע ומפרקי הרכבה מדויקים כדי להפחית את הסיכון לשבירה ולהקל על הבדיקה וההובלה.
