עיבוד CNC של אוגנים קרמיים לאטימה אמינה

בעזרת מכונות כלים מיוחדות, כלי יהלום ותהליכים מתקדמים, אנו משיגים עיצוב מדויק, איטום אמין ועמידות ארוכת טווח בפני קורוזיה ובלאי, המותאמים לקשיות ולשבירות הגבוהות של קרמיקה, מה שהופך את הפתרונות שלנו למתאימים לדרישות חיבור צינורות וציוד בתהליכי עיבוד כימי, תרופות, נפט, מוליכים למחצה, עיבוד מזון ותנאי שירות בטמפרטורות גבוהות ובסביבות מאכלות.

ציוד וכלים:

1. מכונות וקשיחות: מצוידים במכונות כרסום CNC בעלות חמש צירים ושלושה צירים בעלי קשיחות גבוהה, מרכזי כרסום-חריטה מדויקים, מכונות ליטוש גליליות חיצוניות וציוד מיקרו-עיבוד מיוחד כדי לעמוד בדרישות המיקום והדיוק החוזר עבור מיקום חורי הברגים, שטוחות פני האוגן והקונצנטריות.
2. כלים וחומרים מתכלים: שימוש במקדחי יהלום, כלי חריטה יהלום, גלגלי השחזה יהלום וכלים מצופים קשיחים במיוחד, ואופטימיזציה של גיאומטריית הכלים ופרמטרי החיתוך/השחזה עבור חומרים קרמיים כדי להפחית את הסיכונים לשבבים וסדקים.
3. ציוד עזר: צירים בעלי דיוק גבוה, מערכות איזון דינמיות, יחידות קירור וסינון בלחץ גבוה במיוחד, מערכות דיכוי רעידות ומתקנים ייעודיים להבטחת יציבות העיבוד ושלמות המשטח.

שיטות העיבוד העיקריות לעיבוד CNC של אוגנים קרמיים:

1. כרסום וקידוח מדויקים: משמשים לעיבוד פרופיל האוגן, תבנית חורי הברגים ומשטחי ההרכבה; מנגנון חיבור חמש-צירי יכול לבצע מיקום מורכב ועיבוד חורים בהגדרה אחת.
2. טחינה גלילית חיצונית, טחינת פנים/קצה וטחינת משטח: משמשת לשיפור שטחות פני האוגן ולבקרת סבילות עובי האוגן כדי לעמוד בדרישות האיטום וההתאמה.
3. ליטוש וליטוש יהלום: ביצוע ליטוש עדין וליטוש של משטחי איטום ומגע כדי להפחית את חספוס המשטח ולשפר את ביצועי האיטום.
4. עיבוד בסיוע רטט קולי (USM): הפחתת כוחות החיתוך, הגבלת התפשטות סדקים ושיפור שלמות הקצוות במבנים דקים או שבירים מאוד.
5. עיבוד מיקרו-חורים וחורים עמוקים: השגת דיוק גבוה דרך חורים, איתור חורים וחריצי הנחיה באמצעות מיקרו-קידוח, תהליכי הנחיה לחורים עמוקים או מתקנים מיוחדים.

קירור, פינוי שבבים והתקנים:

1. אסטרטגיות קירור: השתמש בקירור מבוקר ובחומרי סיכה מסוננים כדי להפחית הצטברות חום מקומית ולמנוע סדקים או סטייה מממדים/צורה הנגרמים מלחץ תרמי.
2. פינוי שבבים וניקוי: תכנן נתיבי כלים מתאימים ותעלות לפינוי שבבים, בשילוב עם תהליכי ניקוי קולי ובלחץ גבוה כדי למנוע משאריות השחזה להיתקע במשטחי איטום או חורי ברגים, ובכך להבטיח את אמינות ההרכבה.
3. פתרונות קיבוע: מתקנים קשיחים או גמישים מותאמים אישית, התקני מיקום קונצנטריים ומבני תמיכה רב-נקודתיים כדי להבטיח יציבות ולמנוע עיוות של אוגנים דקים או לא סדירים במהלך העיבוד.

חומרים הניתנים לעיבוד ויישומים אופייניים:

1. חומרים אופייניים: אלומינה צפופה (Al2O3), ניטריד סיליקון (Si3N4), קרביד סיליקון (SiC), ניטריד אלומיניום (AlN) וחומרים קרמיים מרוכבים פונקציונליים.

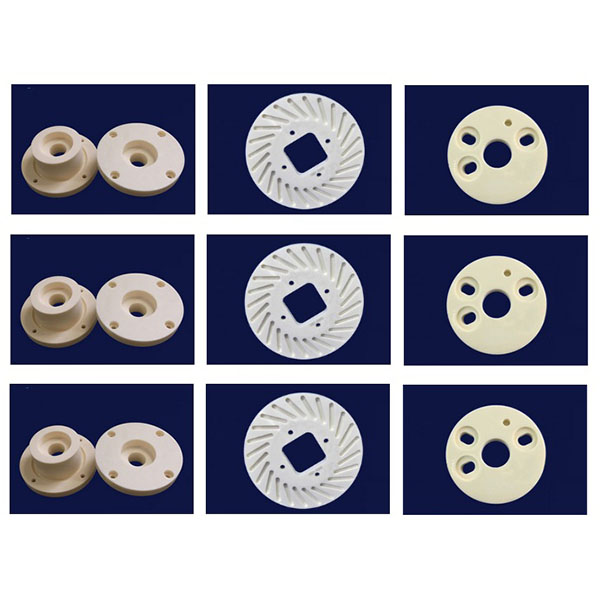

2. יישומים אופייניים: אוגנים קרמיים עמידים בפני קורוזיה ובלאי, חיבורי צינורות כימיים ותרופתיים, מצמדים לתהליכי מוליכים למחצה, ממשקי איטום בטמפרטורה גבוהה ואוגנים סניטריים.
