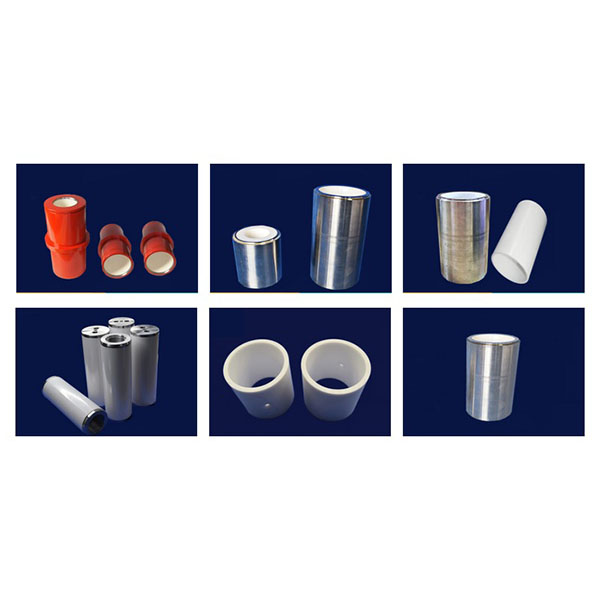

עיבוד CNC של צילינדרים קרמיים לדיוק

בעזרת מכונות כלים מיוחדות, כלי יהלום ותהליכים מתקדמים, אנו משיגים יצירת נקבוביות פנימיות מדויקות, מקדמי חיכוך נמוכים ועמידות ארוכת טווח בפני שחיקה וקורוזיה, המותאמים לקשיות ולשבירות הגבוהות של חומרים קרמיים, מה שהופך אותם למתאימים למנועים, משאבות, מדחסים ותנאי שירות שונים בטמפרטורות גבוהות, בשחיקה גבוהה או בנוזלים קורוזיביים.

ציוד וכלים:

1. מכונות וקשיחות: מצוידים במכונות כרסום CNC תלת-ציר ו-5 צירים בעלות קשיחות גבוהה, מחרטות CNC, מכונות ליטוש צילינדריות חיצוניות מדויקות, מכונות ליטוש פנימיות, מכונות השחזה וציוד מיקרו-עיבוד מיוחד כדי לעמוד בדרישות הדיוק הגבוהות למיקום, קונצנטריות וצילינדריות של החורים.
2. כלים וחומרים מתכלים: באמצעות כלי חריטה פנימיים יהלומים, כרסומים קצה יהלומים, גלגלי השחזה יהלומים, כלים מצופים קשיחים במיוחד וחומרים מתכלים להשחזה עדינה, אנו מייעלים את גיאומטריית הכלים ואת פרמטרי החיתוך/השחזה עבור קרמיקה כדי להפחית את הסיכונים לשבבים, סדקים ונזקים תרמיים.
3. ציוד עזר: צירים בעלי דיוק גבוה, מערכות קירור בלחץ גבוה במיוחד ומערכות סינון חלקיקים, התקני דיכוי רעידות ומתקני הידוק ייעודיים (מנדרילים, שרוולים, התקני מיקום אלסטיים) כדי להבטיח יציבות עיבוד ושלמות פני השטח.

שיטות העיבוד העיקריות לעיבוד CNC של צילינדרים קרמיים:

1. חריטה/כרסום מדויקים וקידוח פנימי: משמשים לגימור גס ולגימור ביניים של קידוחי הצילינדרים, כדי להבטיח את נתוני הייחוס של החלק ואת המיקום הקונצנטרי.
2. ליטוש וחידוד פנימי: שימוש בליטוש יהלום וחידוד עדין להשגת סבילות רדיאלית יעד וחספוס משטח נמוך.
3. עיבוד בסיוע רטט קולי (USM) וליטוש יהלום: מפחית את כוחות החיתוך ומדכא התפשטות סדקים, מתאים למבנים דקים או שבירים מאוד.
4. EDM ומיקרו-עיבוד: משמש לעיצוב וקיצוץ מקומיים של מיקומים מורכבים של מתקנים או תכונות קשות לעיבוד.
5. ליטוש וליטוש מכני-כימי (CMP): משמש להשגת משטחי מגע אטומים ברמת מראה או מחוספסים במיוחד, הפחתת חיכוך והארכת חיי השירות.

קירור, פינוי שבבים וקיבוע:

1. אסטרטגיות קירור: השתמש בקירור מבוקר ובחומרי סיכה מסוננים כדי למנוע עלייה מקומית בטמפרטורה העלולה לגרום ללחץ תרמי ולסטייה מממדית; במידת הצורך, השתמש במערכת קירור במחזור ובמתקנים מבוקרי טמפרטורה.
2. פינוי שבבים וניקוי: יש לייעל את מסלולי הכלי ותעלות פינוי השבבים, בשילוב עם ניקוי קולי ובלחץ גבוה, ניקוי באמצעות אוויר דחוס והסרת שבבים באמצעות ואקום, כדי למנוע התמקמות חלקיקים במשטחי הקידוח והשפעה על האיטום והבלאי.
3. פתרונות קיבוע: מנדרילים מותאמים אישית, מתקני מיקום קונצנטריים, תומכים גמישים ומבני תמיכה רב-נקודתיים כדי להבטיח יציבות ולמנוע עיוות של חלקים דקים במהלך העיבוד.

חומרים הניתנים לעיבוד ויישומים אופייניים לעיבוד CNC של צילינדרים קרמיים:

1. חומרים אופייניים: אלומינה צפופה (Al2O3), ניטריד סיליקון (Si3N4), קרביד סיליקון (SiC), ניטריד אלומיניום (AlN) וחומרים מרוכבים קרמיים פונקציונליים.
2. יישומים אופייניים: ציפויי מיסבים מחליקים, שרוולים עמידים בפני שחיקה וקורוזיה, ציפויי צילינדרים לציוד מדידה ודחיסה, ורכיבי איטום עמידים בפני שחיקה גבוהה לציוד לעיבוד מוליכים למחצה או כימי.
