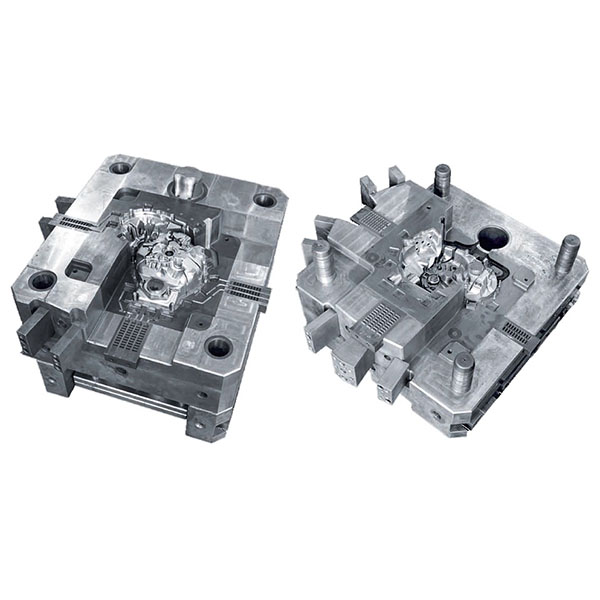

תבנית יציקת מתכת לחלקי דיוק OEM

תבניות יציקה למארזי מצמד, בשילוב עם מערכות הזרמה וקירור מיטביות, מבני אוורור אמינים ועיבוד חללים ברמת דיוק גבוהה, יכולות לייצר באופן יציב מארזים בעלי צפיפות גבוהה, מידות מדויקות ואיכות משטח מעולה, והן נמצאות בשימוש נרחב במערכות הנעה לרכב ובציוד תעשייתי נלווה.

חומרי תבנית וטיפולי משטח:

1. חומרי תבנית: בדרך כלל נבחרים פלדות תבנית עמידות בחום גבוה ובעלות עמידות גבוהה לעייפות תרמית, ומבוצע טיפול תרמי מתאים בהתאם למחזור הייצור וסוג החומר כדי לשפר את אורך חיי השירות.
2. חיזוק משטח: תהליכים כגון ניטריד, ציפוי כרום או ציפוי PVD מוחלים על משטחי החללים כדי להפחית את הידבקות החומר, לשפר את עמידות השחיקה ולשפר את ביצועי השחרור מהתבנית.
3. הגנה מפני קורוזיה ואיטום: טיפולי הגנה מפני קורוזיה והתאמות ברמת דיוק גבוהה מוחלים על תעלות קירור, משטחי איטום ומסלולים כדי להבטיח ייצור יציב לטווח ארוך.

נקודות מפתח במבנה ובעיצוב:

1. תכנון חללים: אופטימיזציה של משטחי הפרדה, חריצי אוורור ופינות מעוגלות בהתאם לדרישות הגיאומטריה וההרכבה של בית המצמד, כדי להבטיח מילוי אחיד, קלות ניקוי ותאימות לצרכי העיבוד הבאים.
2. מוליכים ומערכת שסתומים: תכנון מערכות שסתומים ומוליכים סבירות לשליטה על קצב זרימת החומר המותך ועל סדר המילוי, תוך הימנעות מאוויר כלוא, סגירות קרות וריכוז מאמץ.
3. מערכת קירור: סדרו תעלות קירור אחידות או מעגלי קירור מקומיים כדי להבטיח טמפרטורת תבנית יציבה, לקצר את זמן ההתמצקות ולהפחית עיוות תרמי.
4. מנגנוני פליטה ופירוק תבנית: תכנן מערכות פליטה, מחליקים ומנגנוני הפרדה אמינים כדי להבטיח פירוק תבנית חלק ללא פגיעה במשטח היציקה.
5. מרווחי עיבוד ונקודות ייחוס למיקום: שמרו מרווחים סבירים לעיבוד עתידי ותכננו נקודות ייחוס למיקום ומבני הידוק ברורים כדי להבטיח דיוק בהרכבה ובעיבוד.

תהליכי ייצור:

1. עיבוד שבבי מדויק: השתמשו בכרסום CNC, חיתוך חוט EDM (WEDM), חיתוך חוט בהזנה איטית, חיתוך EDM וליטוש מדויק כדי להבטיח את הממדים ואת איכות המשטח של החללים והליבות.
2. טיפול בחום והרכבה: רכיבי תבנית קריטיים עוברים טיפול בחום ולאחר מכן הקלה בלחץ והרכבה מדויקת, עם בדיקת התאמה ותיקון מרווח כדי להבטיח דיוק סגירה ותנועה מסונכרנת.
3. עיבוד איטום וצנרת: עיבוד משטחי איטום ואביזרים באיכות גבוהה למערכות קירור ואוורור, וסידור קווי מים ואוויר עמידים בלחץ כדי להבטיח פעולה יציבה לטווח ארוך.
4. גימור משטח: ביצוע ליטוש או טיפול במרקם על משטחי החללים כדי לעמוד בדרישות משטח היציקה היעד תוך שמירה על ביצועי הוצאת התבנית.

תחומי יישום אופייניים של תבניות יציקה למארזי מצמד:

1. ייצור המוני של בתי מצמד למערכות הנעה של מכוניות נוסעים ורכבים מסחריים.
2. ייצור מארזים וחלקים מחברים למכונות בנייה וציוד מסחרי.
3. חלקי בית יצוקים הדורשים צפיפות גבוהה, איכות משטח טובה ומידות יציבות.

תחזוקה וטיפול:

1. בדיקה יומית: בדקו באופן קבוע את מצב הבלאי של מוטות ההנחיה, המגלשים, האטמים, תעלות הקירור והמחברים, ונקו את השאריות מהחללים.
2. תחזוקת משטחים: ליטוש או מריחת ציפויים נגד הידבקות באזורים המועדים להידבקות, ושמירה על תעלות אוורור נקיות.
3. שיפוץ תקופתי: קבעו לוחות זמנים לתחזוקה בהתאם לקצב הייצור, החליפו מיד חלקים שחוקים ורשמו את היסטוריית התחזוקה כדי להאריך את חיי התבנית.
